Chcesz, żeby w ogrodzie zapalało się światło, gdy tylko ktoś wejdzie na ścieżkę? Albo żeby korytarz w domu rozświetlił się, gdy tylko przekroczysz próg? Podłączenie czujnika ruchu to prostsze niż myślisz, a daje mnóstwo frajdy i praktycznych korzyści. W tym poradniku pokażę Ci, jak to zrobić, żebyś miał pewność, że wszystko zrobisz jak trzeba – bezpiecznie i skutecznie.
W pigułce:
- Kluczowy parametr/wymiar: Zawsze sprawdzaj maksymalne obciążenie czujnika (moc w Watach), żeby nie uszkodzić go zbyt mocną lampą.
- Największa pułapka / oszczędność: Nie oszczędzaj na jakości czujnika, zwłaszcza do zastosowań zewnętrznych – tani model może szybko odmówić posłuszeństwa przez wilgoć.
- Rada od praktyka: Montuj czujnik tak, żeby jego pole widzenia nie było niczym zasłonięte – żadne gałęzie, liście czy inne przeszkody.
- Ostrzeżenie „must-do”: Zawsze, ale to ZAWSZE odłącz zasilanie przed rozpoczęciem jakichkolwiek prac z elektryką. Bezpieczeństwo jest najważniejsze!
Jak podłączyć czujnik ruchu – praktyczny poradnik fachowca
Witajcie, majstrowicze! Dziś na warsztacie mamy temat, który potrafi naprawdę podnieść komfort i bezpieczeństwo w domu i ogrodzie – podłączanie czujnika ruchu. Niezależnie od tego, czy chcesz oświetlić ciemny zakamarek, odstraszyć potencjalnych gości, czy po prostu ułatwić sobie życie, dobrze podłączony czujnik ruchu to strzał w dziesiątkę. Rozłożymy to na czynniki pierwsze, tak żeby każdy mógł to ogarnąć.
Podstawy podłączania czujnika ruchu: co musisz wiedzieć przed startem
Zanim zabierzemy się za zabawę z kablami, ogarnijmy podstawy. Najczęściej spotkasz czujniki ruchu PIR (pasywne detektory podczerwieni). Działają na zasadzie wykrywania zmian w promieniowaniu cieplnym – czyli ruchu ciepła emitowanego przez ludzi i zwierzęta. Jak tylko coś ciepłego się poruszy w zasięgu, czujnik wysyła sygnał do lampy, żeby ją włączyć. Potem, gdy ruch ustanie, lampa gaśnie. Proste. Warto też wiedzieć, że są czujniki ruchu i zmierzchu – te drugie dodatkowo reagują na światło, więc nie włączą lampy w dzień. Idealne na zewnątrz.
Zrozumienie zasady działania czujnika ruchu (PIR)
Pasywny detektor podczerwieni nie wysyła żadnych sygnałów sam z siebie. On tylko nasłuchuje zmian w cieple wokół. Kiedy coś ciepłego się pojawi lub poruszy, czujnik to wychwytuje i daje znać podłączonemu urządzeniu. Dzięki temu są energooszczędne i bezpieczne. Pamiętaj, że każdy model ma inny zasięg i kąt widzenia, więc zawsze zerknij do specyfikacji przed zakupem.
Rodzaje czujników ruchu i ich zastosowanie w domu i ogrodzie
Na rynku jest tego sporo. Oprócz PIR-ów, są czujniki mikrofalowe, które wysyłają fale i analizują ich odbicie. Są czulsze, potrafią wykryć ruch przez cienkie ściany, ale czasem łapią też zakłócenia. Do ogrodu wybieraj czujniki odporne na deszcz i mróz, z dobrym indeksem IP. W domu sprawdzą się mniejsze, dyskretne czujki sufitowe lub ścienne – do korytarza, piwnicy czy garażu. Coraz popularniejsze są też lampy, w których czujnik ruchu jest już wbudowany – to takie rozwiązania „plug-and-play”, dla tych, co chcą szybko i bezboleśnie.
Bezpieczeństwo przede wszystkim: przygotowanie instalacji elektrycznej
Zanim zaczniesz cokolwiek podłączać, musisz zrobić jedną, kluczową rzecz: ODŁĄCZ ZASILANIE! W przypadku instalacji 230V, najlepiej wyłącz odpowiedni bezpiecznik w rozdzielnicy. Jeśli nie czujesz się na siłach w temacie elektryki, serio, lepiej wezwij elektryka. Praca z napięciem 230V bez doświadczenia to proszenie się o kłopoty. Sprawdź, czy przewody są w dobrym stanie, a połączenia solidne. I pamiętaj – żadnej wody w pobliżu, zwłaszcza na zewnątrz.
Ważne: Zanim zaczniesz, przygotuj sobie narzędzia. Przyda się:
- Śrubokręty (płaski i krzyżak)
- Szczypce uniwersalne
- Ściągacz izolacji
- Multimetr (żeby sprawdzić, czy na pewno jest wyłączone napięcie)
- Taśma izolacyjna
- Kostki zaciskowe
- Nowy czujnik ruchu
- Lampa, do której podłączasz
Podłączanie czujnika ruchu do lampy – scenariusze i schematy
No dobra, teraz przechodzimy do praktyki. Najczęściej chcemy podłączyć czujnik ruchu do jakiejś lampy. Pamiętaj, że każdy model czujnika może mieć trochę inną instrukcję, więc zawsze miej ją pod ręką. Ale zasada jest zazwyczaj podobna.
Podstawowe podłączenie czujnika ruchu do lampy LED
Najprostszy scenariusz: podłączasz czujnik ruchu do lampy LED. Zazwyczaj czujnik ma trzy wejścia/wyjścia: zasilanie (faza i zero), wyjście do lampy i czasem uziemienie. Zasilanie 230V podłączasz do wejścia czujnika. Z wyjścia czujnika idzie przewód do lampy. Przewód zerowy z zasilania podłączasz bezpośrednio do lampy (chyba że czujnik ma też wyjście zerowe). Uziemienie – jeśli jest – łączysz ze sobą. Schemat jest prosty: faza z sieci -> czujnik -> lampa; zero z sieci -> lampa. Uziemienie -> uziemienie.
Schemat podłączenia czujnika ruchu do lampy
Tak to zazwyczaj wygląda: zasilanie (faza i zero) wpada do zacisków wejściowych czujnika (szukaj oznaczeń L i N). Potem z zacisków wyjściowych czujnika (często Lout i Nout) idziesz do zacisków zasilania lampy. Jeśli lampa ma uziemienie, to łączysz je z odpowiednimi zaciskami na czujniku i lampie. Zawsze sprawdzaj, czy Twój czujnik nie ma dodatkowych funkcji, jak regulacja czasu świecenia czy czułości zmierzchowej. Czasem trzeba podłączyć dodatkowe kable, a czasem czujnik ruchu i zmierzchu to jedno urządzenie.
Podłączanie czujnika ruchu do żarówki tradycyjnej vs. LED
Podłączenie jest podobne, ale pamiętaj – LED-y są super oszczędne i długowieczne. Podłączając czujnik do zwykłej żarówki, musisz liczyć się z jej większym poborem mocy. Przy LED-ach możesz wybrać czujnik o mniejszym obciążeniu. Zawsze sprawdź, czy moc żarówki lub oprawy nie przekracza maksymalnego obciążenia, jakie może obsłużyć Twój czujnik. Producenci zawsze podają to na obudowie lub w instrukcji.
Zaawansowane konfiguracje: czujnik ruchu z wyłącznikiem
Czasem chcesz mieć możliwość ręcznego włączenia/wyłączenia światła, niezależnie od tego, co widzi czujnik. Wtedy potrzebujesz czujnika z wbudowanym wyłącznikiem albo podłączasz go ze zwykłym włącznikiem. Robisz to tak: zasilanie (faza) do wejścia czujnika. Z wyjścia czujnika idziesz do jednego zacisku włącznika. Z drugiego zacisku włącznika idziesz do lampy. Zero podłączasz bezpośrednio do lampy. Masz wtedy elastyczność – światło działa automatycznie, ale możesz je też włączyć lub wyłączyć ręcznie. Też się zastanawiasz, jak to zrobić u siebie?
Jak podłączyć czujnik ruchu z wyłącznikiem schodowym?
Podłączenie czujnika ruchu na schodach, zwłaszcza z wyłącznikiem schodowym, wymaga trochę więcej kombinowania, ale dasz radę. Zazwyczaj podłączasz zasilanie do czujnika, a potem z czujnika sygnał idzie do instalacji schodowej. Kluczowe jest prawidłowe połączenie fazy i zera. W instalacjach schodowych często używa się specjalnych programatorów czasowych. Jeśli masz włącznik światła z czujnikiem ruchu, to jest prościej – idź za instrukcją producenta, zazwyczaj jest intuicyjna.
Podłączanie czujnika ruchu do lamp zewnętrznych i wewnętrznych
Montując czujnik na zewnątrz, musisz zadbać o jego szczelność i ochronę przed wilgocią. Wybieraj modele z odpowiednim indeksem IP, przeznaczone do montażu zewnętrznego. Przewody muszą być dobrze zaizolowane i zabezpieczone. Do lamp wewnątrz domu, np. na schodach czy w piwnicy, możesz używać standardowych czujników. Ważne, żeby czujnik był zamontowany tak, żeby dobrze widział cały obszar, który ma oświetlać.
Ważne: Wybierając czujnik do ogrodu, patrz na jego odporność na pogodę. Wilgoć i mróz potrafią go szybko załatwić.
Czujniki ruchu w praktyce: od ogrodu po wnętrza
Czujniki ruchu to nie tylko wygoda, ale też konkretne oszczędności i spokój. Wyobraź sobie, że wracasz do domu po ciemku, a ścieżka od furtki do drzwi jest już oświetlona. Albo że wiesz, że każdy ruch przed domem zostanie wykryty i oświetlony. To naprawdę robi różnicę.
Praktyczne zastosowania czujników ruchu w domu (np. na schodach)
Na schodach czujnik ruchu to strzał w dziesiątkę! Koniec z potykaniem się w ciemności. Wchodzisz – światło się zapala, schodzisz – gaśnie. Oszczędzasz prąd i masz komfort, zwłaszcza jak masz dzieci albo starsze osoby w domu. Podobnie w korytarzach, garderobach, spiżarniach – światło włącza się samo, gdy tylko wejdziesz. Nawet w garażu, gdzie czasem jest ciemno, czujnik ruchu ułatwia życie.

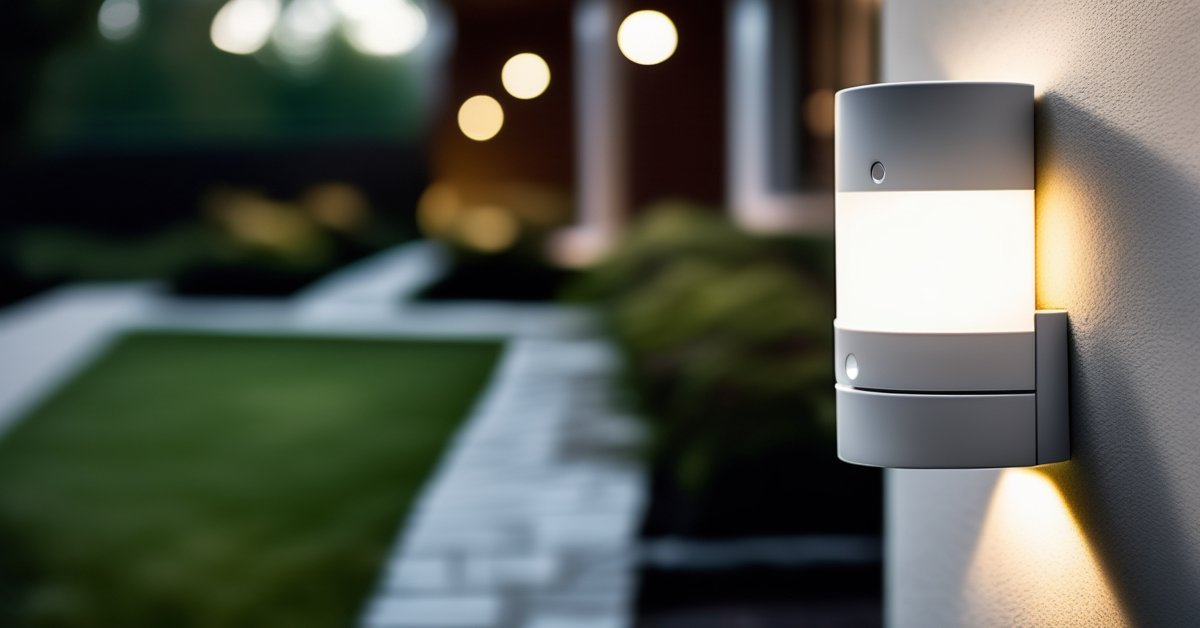

Instalacja czujnika ruchu w ogrodzie – oświetlenie i bezpieczeństwo
W ogrodzie czujnik ruchu to przede wszystkim element odstraszający. Nagłe włączenie światła, gdy ktoś się kręci koło płotu, może skutecznie zniechęcić nieproszonych gości. Dodatkowo, oświetlenie sterowane ruchem ułatwia poruszanie się po ogrodzie po zmroku. Możesz podłączyć go do lamp halogenowych, ale coraz popularniejsze są energooszczędne lampy LED z czujnikiem ruchu – świecą długo przy minimalnym zużyciu prądu. Pamiętaj o dobraniu czujnika z odpowiednim zasięgiem i odpornego na pogodę.
Czujnik ruchu do LED – optymalne wykorzystanie nowoczesnego oświetlenia
Połączenie czujnika ruchu z lampami LED to idealne rozwiązanie dla tych, którzy cenią sobie nowoczesność, oszczędność i długą żywotność oświetlenia. Lampy LED żrą tyle prądu co nic, a jak do tego dodasz automatyczne włączanie i wyłączanie przez czujnik, to masz konkretne oszczędności na rachunkach. Wiele nowoczesnych opraw LED ma już wbudowane czujniki, co ułatwia montaż. Jeśli masz już swoje lampy LED, możesz dokupić zewnętrzny czujnik i podłączyć go zgodnie z instrukcją.
Rozwiązywanie problemów i dodatkowe wskazówki przy podłączaniu czujnika ruchu
Nawet jak się starasz, czasem coś może pójść nie tak. Ale spokojnie, większość problemów z czujnikami ruchu da się łatwo rozwiązać, jak wiesz, czego szukać.
Najczęstsze błędy podczas podłączania czujnika ruchu
Najczęściej ludzie mylą kolejność podłączania przewodów. Zawsze sprawdzaj oznaczenia na czujniku i porównuj z instrukcją. Inny problem to podłączenie zbyt mocnej lampy, która przekracza maksymalne obciążenie czujnika – to go może uszkodzić. Czasem czujnik nie działa, bo jest źle ustawiony albo coś go zasłania. Upewnij się, że otwory detekcyjne są czyste i nic ich nie blokuje.
Jak dobrać odpowiedni czujnik ruchu do swoich potrzeb?
Wybór czujnika zależy od kilku rzeczy. Po pierwsze, gdzie będzie zamontowany – w środku czy na zewnątrz. Po drugie, jaką moc ma lampa, którą chcesz podłączyć. Po trzecie, jakie funkcje są Ci potrzebne – tylko ruch, czy może też czujnik zmierzchu. Na rynku znajdziesz wiele modeli od różnych producentów. Zawsze warto poczytać opis produktu i opinie innych użytkowników. Pamiętaj też o sprawdzeniu zasięgu działania i kąta detekcji.
Zapamiętaj: Jeśli masz jakiekolwiek wątpliwości, zwłaszcza przy podłączaniu napięcia 230V, zawsze lepiej poprosić o pomoc elektryka. Bezpieczeństwo jest najważniejsze!
Zrobienie tego samemu to satysfakcja i oszczędność. Pamiętaj o bezpieczeństwie, dobierz odpowiedni sprzęt i trzymaj się instrukcji producenta. Powodzenia w majsterkowaniu!
